Shader示例

GPU Buffer

开始使用 compute shader 前，我们需要先了解 compute shader 中都有哪些数据类型，为了方便使用，我们封装了以下数据 Buffer 对象：

类型	描述
ComputeGPUBuffer	常用的数据Buffer封装对象
UniformGPUBuffer	Uniform 数据Buffer封装对象
StorageGPUBuffer	Storage 数据Buffer封装对象
StructStorageGPUBuffer	基于结构体的Storage数据Buffer封装对象

ComputeGPUBuffer的用法

ComputeGPUBuffer 是比较常用的数据 Buffer 对象，该对象接受两个参数，数据大小以及一个可选的数据源：

// 创建一个大小为 64 float32的 ComputeGPUBuffer 数据对象
var buffer = new ComputeGPUBuffer(64);

// 创建一个 ComputeGPUBuffer 数据对象，并给与初始数据
var data = new Float32Array(64);
data[0] = 1;
data[1] = 2;
data[2] = 3;
var buffer2 = new ComputeGPUBuffer(data.length, data);

// 创建一个大小为 64 float32的 ComputeGPUBuffer 数据对象
var buffer3 = new ComputeGPUBuffer(64);
// 设置该对象数据
buffer3.setFloat32Array("data", data);
// 应用更新(将同步到GPU)
buffer3.apply();

UniformGPUBuffer的用法

UniformGPUBuffer 是 Uniform 类型数据Buffer的封装对象，该对象与上述ComputeGPUBuffer 用法一致，也是接受两个参数，数据大小以及一个可选的数据源：

// 创建一个大小为 32 float32的 UniformGPUBuffer 数据对象
var buffer = new UniformGPUBuffer(32);

// 创建一个 UniformGPUBuffer 数据对象，并给与初始数据
var data = new Float32Array(64);
data[0] = 1;
data[1] = 2;
data[2] = 3;
var buffer2 = new UniformGPUBuffer(data.length, data);

// 创建一个大小为 64 float32的 UniformGPUBuffer 数据对象
var buffer3 = new UniformGPUBuffer(64);
// 设置该对象数据
buffer3.setFloat32Array("data", data);
// 应用更新(将同步到GPU)
buffer3.apply();

StorageGPUBuffer的用法

StorageGPUBuffer 是 Storage 类型数据Buffer的封装对象，用法与上述ComputeGPUBuffer、UniformGPUBuffer一致，这里不再展开介绍。

StructStorageGPUBuffer的用法

StructStorageGPUBuffer 是基于结构体的 Storage 数据Buffer封装对象，该对象接受两个参数，结构类型和结构对象个数：

class MyStructA extends Struct {
    public x: number = 0;
    public y: number = 0;
    public z: number = 0;
    public w: number = 0;
}

// 创建一个拥有 1 个MyStructA元素的 StructStorageGPUBuffer
var buffer1 = new StructStorageGPUBuffer(MyStructA, 1);

// 创建一个拥有 3 个MyStructA元素的 StructStorageGPUBuffer（相当于一维数组，数组长度为3）
var buffer2 = new StructStorageGPUBuffer(MyStructA, 3);

// 为下标为 2 的MyStructA设置值
var value = new MyStructA();
value.x = 100;
buffer2.setStruct(MyStructA, 2, value);
// 应用更新(将同步到GPU)
buffer2.apply();

Compute Shader

为了方便使用，我们封装了 ComputeShader 对象，该对象接受一段WGSL代码作为初始化参数，例如：

this.mGaussianBlurShader = new ComputeShader(cs_shader);

cs_shader 内容如下:

struct GaussianBlurArgs {
    radius: f32,
    retain: vec3<f32>,
};

@group(0) @binding(0) var<uniform> args: GaussianBlurArgs;
@group(0) @binding(1) var colorMap: texture_2d<f32>;
@group(0) @binding(2) var resultTex: texture_storage_2d<rgba16float, write>;

@compute @workgroup_size(8, 8)
fn CsMain( @builtin(global_invocation_id) globalInvocation_id: vec3<u32>) {
    var pixelCoord = vec2<i32>(globalInvocation_id.xy);

    var value = vec4<f32>(0.0);
    var count = 0.0;
    let radius = i32(args.radius);
    for (var i = -radius; i < radius; i += 1) {
    for (var j = -radius; j < radius; j += 1) {
        var offset = vec2<i32>(i, j);
        value += textureLoad(colorMap, pixelCoord + offset, 0);
        count += 1.0;
    }
    }

    let result = value / count;
    textureStore(resultTex, pixelCoord, result);
}

这里对WGSL基本语法不做过多说明，详情查看 WebGPU Shader Language.

当 ComputeShader 对象被创建后，我们需要关联它所使用到的相关数据，也就是上述代码中使用到的各类 GPU Buffer 和 Texture (本例为 args，colorMap，resultTex)。

args 为 uniform 数据类型，此处用于存放配置信息，所以我们创建一个UniformGPUBuffer 对象用于管理该数据：

this.mGaussianBlurArgs = new UniformGPUBuffer(28);
this.mGaussianBlurArgs.setFloat('radius', 2);
this.mGaussianBlurArgs.apply();

args 所使用的数据有了以后，还需要将其关联到 ComputeShader 对象供ComputeShader 执行时访问：

this.mGaussianBlurShader.setUniformBuffer('args', this.mGaussianBlurArgs);

colorMap 是需要被高斯模糊的原始纹理，这里我们用引擎内部的 getLastRenderTexture() 获取到上一个输出的屏幕纹理数据，并关联到 ComputeShader 对象的 colorMap 上

this.mGaussianBlurShader.setSamplerTexture('colorMap', this.getLastRenderTexture());

resultTex 是被模糊过的结果纹理，我们需要新建一张空纹理用于存储：

// 获取呈现大小(全屏大小)
let presentationSize = webGPUContext.presentationSize;

// 创建一张空的VirtualTexture
this.mBlurResultTexture = new VirtualTexture(presentationSize[0], presentationSize[1], GPUTextureFormat.rgba16float, false, GPUTextureUsage.STORAGE_BINDING | GPUTextureUsage.TEXTURE_BINDING);
this.mBlurResultTexture.name = 'gaussianBlurResultTexture';

// 设置 RTDescriptor 的相关参数(VirtualTexture的数据载入行为等)
let descript = new RTDescriptor();
descript.clearValue = [0, 0, 0, 1];
descript.loadOp = `clear`;
this.mRTFrame = new RTFrame([
    this.mBlurResultTexture
],[
    descript
]);

// 将该纹理关联到ComputeShader
this.mGaussianBlurShader.setStorageTexture(`resultTex`, this.mBlurResultTexture);

到这里，ComputeShader的初始化，相关 GPU Buffer 和 Texture 的创建与关联都已完成，接下来是执行 ComputeShader，在执行之前，我们还需要根据需求设置好派发调度时工作组数量，也就是参数 workerSizeX、 workerSizeY、workerSizeZ：

this.mGaussianBlurShader.workerSizeX = Math.ceil(this.mBlurResultTexture.width / 8);
this.mGaussianBlurShader.workerSizeY = Math.ceil(this.mBlurResultTexture.height / 8);
this.mGaussianBlurShader.workerSizeZ = 1; // 默认为1，这里可不写

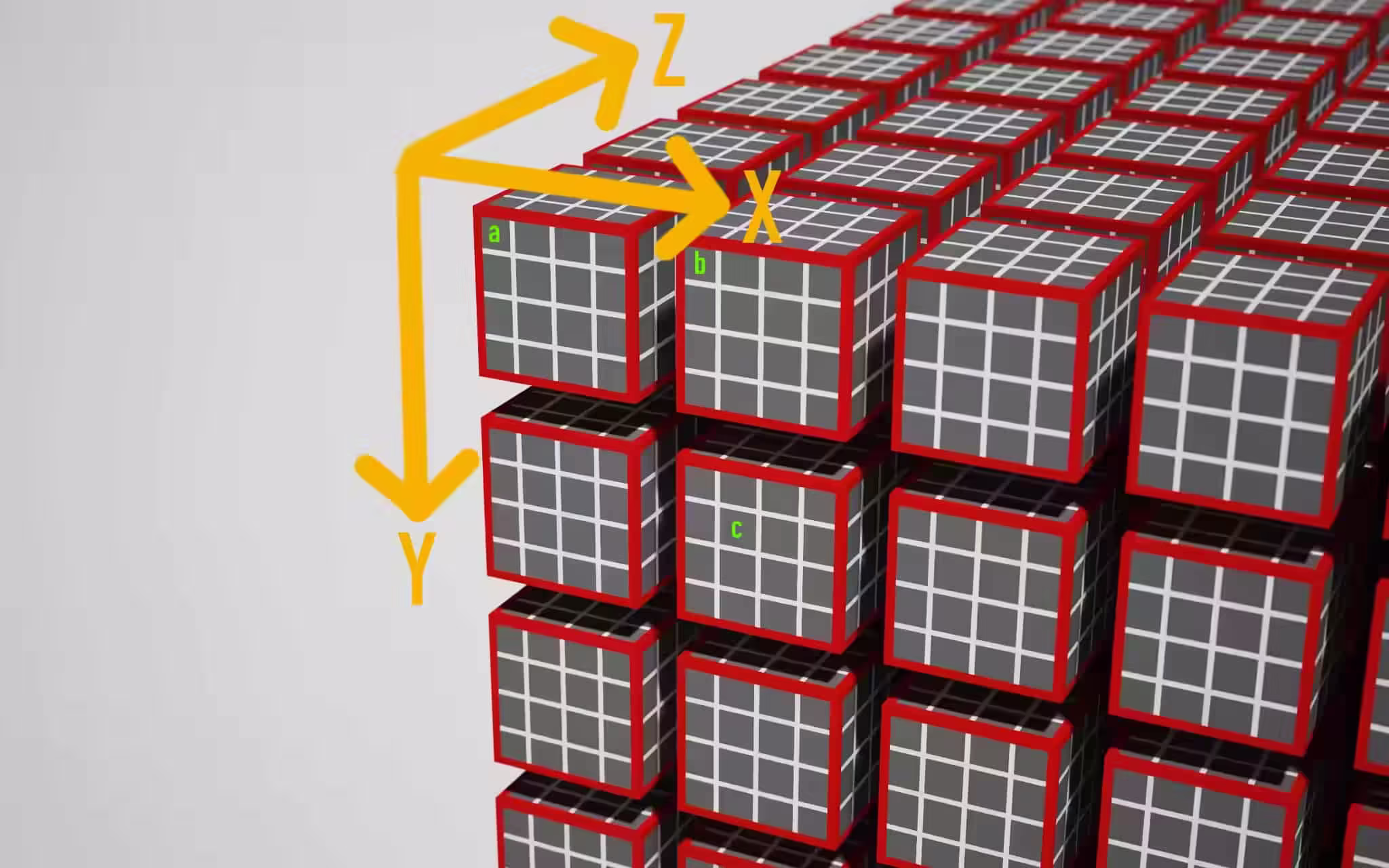

workerSizeX、workerSizeY、workerSizeZ 参数为派发计算时工作组数量，如图：

每个红色立方体代表一个工作组(Working Group)，由 WGSL 内置字段：@workgroup_size(x,y,z) 定义，x,y,z默认为 1，例如图中红色立方体的工作组，可通过 @workgroup_size(4,4,4) 表示。 在WGSL里，内置变量 global_invocation_id 为全局调度编号，local_invocation_id 为工作组局部调度编号，上图 a、b、c 三点的全局与局部编号如下：

位置点	局部编号	全局编号
a	0,0,0	0,0,0
b	0,0,0	4,0,0
c	1,1,0	5,5,0

最后录入ComputeShader执行调度命令：

GPUContext.computeCommand(command, [this.mGaussianBlurShader]);

总结

本节以一个高斯模糊示例，介绍了引擎中如何使用Compute Shader，如何创建ComputeShader所使用的各类GPU Buffer对象，GPU Buffer对象如何赋值，以及ComputeShader调度时参数设置，更多ComputeShader相关示例参见：

WebGPU is not supported in your browser
Please upgrade to latest Chrome/Edge

<

import { WebGPUDescriptorCreator, PostProcessingComponent, BoxGeometry, CameraUtil, ComputeShader, Engine3D, GPUContext, GPUTextureFormat, LitMaterial, HoverCameraController, MeshRenderer, Object3D, PostBase, RendererPassState, Scene3D, UniformGPUBuffer, VirtualTexture, webGPUContext, RTFrame, RTDescriptor, AtmosphericComponent, View3D, DirectLight } from '@orillusion/core';
import * as dat from 'dat.gui';

class Demo_GaussianBlur {
    async run() {
        await Engine3D.init({
            canvasConfig: {
                devicePixelRatio: 1
            }
        });

        let scene = new Scene3D();
        await this.initScene(scene);

        let mainCamera = CameraUtil.createCamera3DObject(scene);
        mainCamera.perspective(60, Engine3D.aspect, 0.01, 10000.0);

        let ctl = mainCamera.object3D.addComponent(HoverCameraController);
        ctl.setCamera(45, -30, 5);

        scene.addComponent(AtmosphericComponent).sunY = 0.6;

        let light = new Object3D();
        light.addComponent(DirectLight);
        scene.addChild(light);

        let view = new View3D();
        view.scene = scene;
        view.camera = mainCamera;
        Engine3D.startRenderView(view);

        let postProcessing = scene.addComponent(PostProcessingComponent);
        postProcessing.addPost(GaussianBlurPost);
    }

    async initScene(scene: Scene3D) {
        var obj = new Object3D();
        let mr = obj.addComponent(MeshRenderer);
        mr.material = new LitMaterial();
        mr.geometry = new BoxGeometry();
        scene.addChild(obj);
    }
}

class GaussianBlurPost extends PostBase {
    private mGaussianBlurShader: ComputeShader;
    private mGaussianBlurArgs: UniformGPUBuffer;
    private mBlurResultTexture: VirtualTexture;
    private mRTFrame: RTFrame;

    constructor() {
        super();
    }

    private createResource() {
        let presentationSize = webGPUContext.presentationSize;

        this.mBlurResultTexture = new VirtualTexture(presentationSize[0], presentationSize[1], GPUTextureFormat.rgba16float, false, GPUTextureUsage.COPY_SRC | GPUTextureUsage.STORAGE_BINDING | GPUTextureUsage.TEXTURE_BINDING);
        this.mBlurResultTexture.name = 'gaussianBlurResultTexture';

        let descript = new RTDescriptor();
        descript.clearValue = [0, 0, 0, 1];
        descript.loadOp = `clear`;
        this.mRTFrame = new RTFrame([this.mBlurResultTexture], [descript]);

        this.rendererPassState = WebGPUDescriptorCreator.createRendererPassState(this.mRTFrame);
        this.rendererPassState.label = 'GaussianBlur';
    }

    private createComputeShader() {
        this.mGaussianBlurArgs = new UniformGPUBuffer(28);
        this.mGaussianBlurArgs.setFloat('radius', 2);
        this.mGaussianBlurArgs.apply();

        this.mGaussianBlurShader = new ComputeShader(/* wgsl */ `
            struct GaussianBlurArgs {
                radius: f32,
                retain: vec3<f32>,
            };

            @group(0) @binding(0) var<uniform> args: GaussianBlurArgs;
            @group(0) @binding(1) var colorMap: texture_2d<f32>;
            @group(0) @binding(2) var resultTex: texture_storage_2d<rgba16float, write>;

            @compute @workgroup_size(8, 8)
            fn CsMain( @builtin(global_invocation_id) globalInvocation_id: vec3<u32>) {
                var pixelCoord = vec2<i32>(globalInvocation_id.xy);

                var value = vec4<f32>(0.0);
                var count = 0.0;
                let radius = i32(args.radius);
                for (var i = -radius; i < radius; i += 1) {
                for (var j = -radius; j < radius; j += 1) {
                    var offset = vec2<i32>(i, j);
                    value += textureLoad(colorMap, pixelCoord + offset, 0);
                    count += 1.0;
                }
                }

                let result = value / count;
                textureStore(resultTex, pixelCoord, result);
            }
        `);
        this.mGaussianBlurShader.setUniformBuffer('args', this.mGaussianBlurArgs);
        this.mGaussianBlurShader.setSamplerTexture('colorMap', this.getLastRenderTexture());
        this.mGaussianBlurShader.setStorageTexture(`resultTex`, this.mBlurResultTexture);

        this.mGaussianBlurShader.workerSizeX = Math.ceil(this.mBlurResultTexture.width / 8);
        this.mGaussianBlurShader.workerSizeY = Math.ceil(this.mBlurResultTexture.height / 8);
        this.mGaussianBlurShader.workerSizeZ = 1;

        this.debug();
    }

    public debug() {
        const GUIHelp = new dat.GUI();
        GUIHelp.addFolder('GaussianBlur');
        GUIHelp.add(this.mGaussianBlurArgs.memoryNodes.get(`radius`), `x`, 1, 10, 1)
            .name('Blur Radius')
            .onChange(() => {
                this.mGaussianBlurArgs.apply();
            });
    }

    public render(view: View3D, command: GPUCommandEncoder) {
        if (!this.mGaussianBlurShader) {
            this.createResource();
            this.createComputeShader();
        }

        GPUContext.computeCommand(command, [this.mGaussianBlurShader]);
    }

    public onResize(): void {
        let presentationSize = webGPUContext.presentationSize;
        let w = presentationSize[0];
        let h = presentationSize[1];

        this.mBlurResultTexture.resize(w, h);

        this.mGaussianBlurShader.workerSizeX = Math.ceil(this.mBlurResultTexture.width / 8);
        this.mGaussianBlurShader.workerSizeY = Math.ceil(this.mBlurResultTexture.height / 8);
        this.mGaussianBlurShader.workerSizeZ = 1;
    }
}

new Demo_GaussianBlur().run();
